BGD-120S

BGD-120S

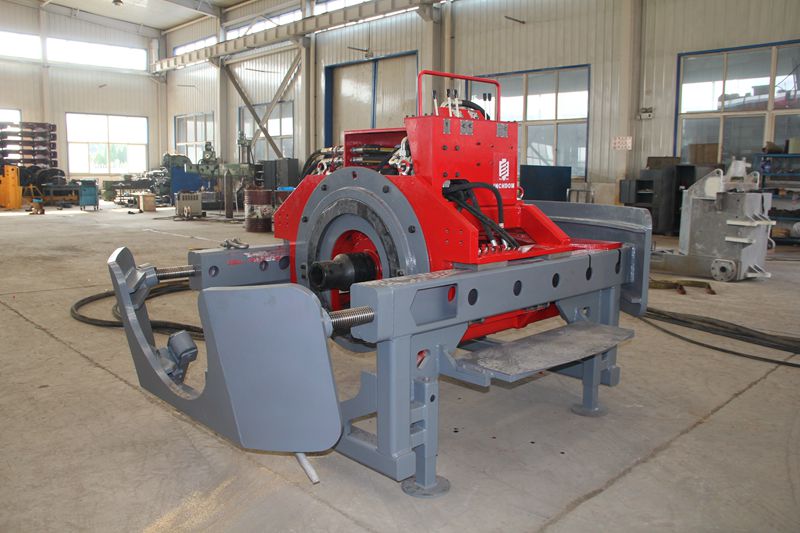

BGD-120S水平导向螺旋顶管钻机适合于狭窄巷道、隧道管幕及市政道路两侧污水井、市政工程井等较小基坑内的非开挖工程。适合管径323-711mm,铺设长度100米以内,精读误差可控制在2厘米左右。施工过程无冲击,无震动,无需泥浆无污染,对地层无干扰。


                            钻机参数表

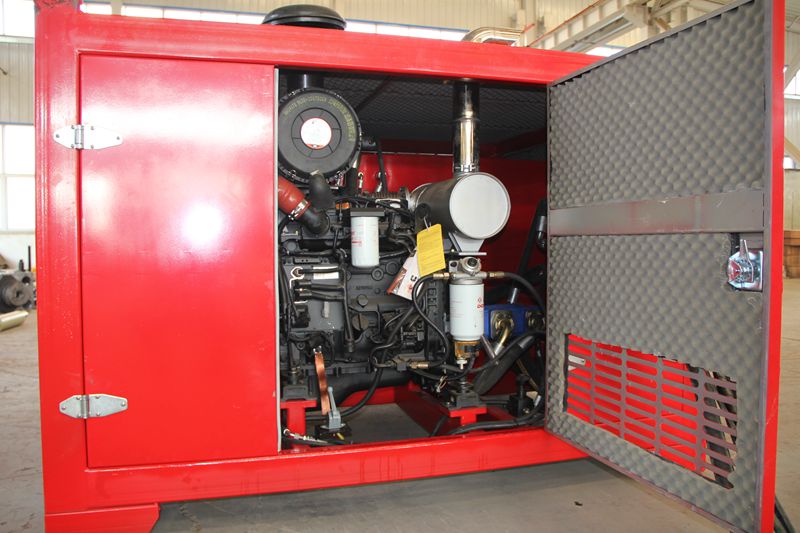

Engine

发动机



DCEC

东风康明斯


QSB4.5-C160

Rated output at 2200 rpm

额定功率

kw

119

Electric system

电气系统

V

24

Fuel tank capacity

燃油箱容积

L

380

Hydraulic system

液压系统

Mpa

24

Auxiliary hydraulic system pressure

辅助液压系统压力

Mpa

20

Hydr. oil tank capacity

液压油箱

L

850

Max. torque at low speed

低速最大扭矩

Nm

24000

High rotating speed

高速转速范围

r/min

0-50

Low rotating speed

低速转速范围

r/min

0-25

One step stroke

单步顶进行程

mm

300

Spindle clearance to ground

中心高

mm

673

Rotary head drifting distance

动力头浮动行程

mm

320

Pushing  speed

推进速度

m/min

0-0.5

m/min

0-1.25

Pushing force

推进力

t

120

Duct tube diameter(optional)

钻机适应铺设管径

mm

Φ325-Φ711

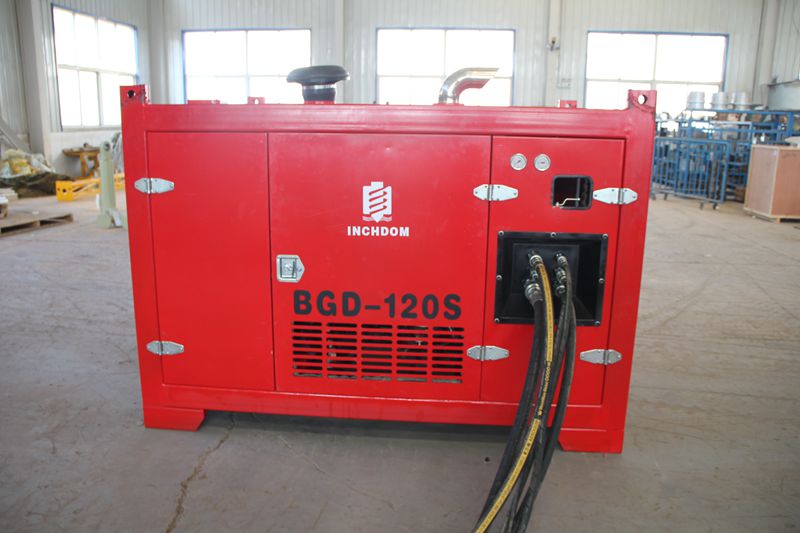

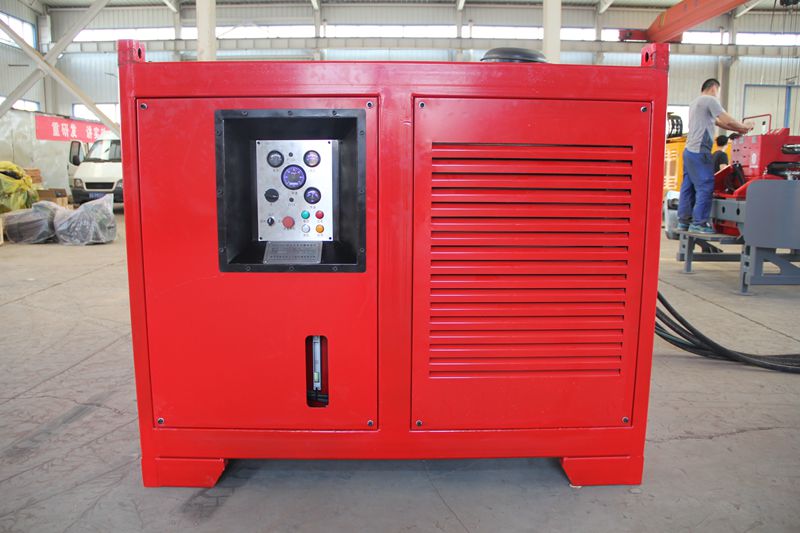

Dimension of power pack

泵站尺寸

mm

2280*1890*1620

Power pack weight

泵站重量

Kg

2400
